一、原材料環(huán)節(jié)：鋁卷基材本身存在厚度偏差

• 鋁卷軋制精度不足：鋁卷由鋁錠經(jīng)多道軋制工序制成，若上游軋制廠的軋機壓力控制不穩(wěn)定（如軋制力忽大忽�。�、軋輥間隙調(diào)整偏差，會導(dǎo)致鋁卷局部過厚（軋輥間隙過大）或過�。ㄜ堓侀g隙過小），尤其是寬幅鋁卷的 “邊部與中部厚度差”（邊部易因張力不均變�。�；

• 鋁卷拼接質(zhì)量差：部分小廠為降低成本，會將不同厚度的短鋁卷焊接拼接成大卷，拼接處若未做平整處理，會形成 “厚度臺階”，后續(xù)壓花加工后仍會保留該偏差；

• 鋁卷存儲變形：鋁卷若長期露天堆放或重壓存儲，邊緣易出現(xiàn) “塌邊”（局部擠壓變�。�，或因溫度變化導(dǎo)致熱脹冷縮不均，間接影響局部厚度。

•


二、核心加工環(huán)節(jié)：壓延與壓花工藝參數(shù)失控

1. 冷軋壓延工序：厚度控制的核心環(huán)節(jié)

• 軋輥精度不足：

• 軋輥本身存在 “錐度” 或 “橢圓度”（如長期使用后軋輥磨損不均，中部與兩端直徑不同），軋制時會導(dǎo)致鋁皮橫向（寬度方向）厚度偏差 —— 例如軋輥中部磨損嚴重（直徑變�。�，會使鋁皮中部過薄，邊緣過厚；

• 軋輥表面清潔度差（附著鋁屑、油污），軋制時會在鋁皮表面形成 “壓痕凹陷”，看似是表面缺陷，實則局部厚度變薄。

• 軋制參數(shù)不穩(wěn)定：

• 軋制速度忽快忽慢：速度過快時，鋁料在軋輥間停留時間短，壓延不充分，易導(dǎo)致局部過厚；速度過慢則可能因過度壓延導(dǎo)致局部過��；

• 軋制張力不均：鋁卷在軋制時需通過張力機控制進料速度，若張力忽大忽小，會使鋁料拉伸程度不一 —— 張力過大時鋁料被過度拉伸，局部變薄；張力過小時鋁料堆積，局部變厚；

• 軋制溫度波動：冷軋雖在常溫下進行，但軋制過程中軋輥與鋁料摩擦會產(chǎn)生熱量，若冷卻系統(tǒng)故障（如軋輥冷卻水流不均），局部溫度過高會使鋁料塑性增強，易被過度壓延導(dǎo)致變薄。

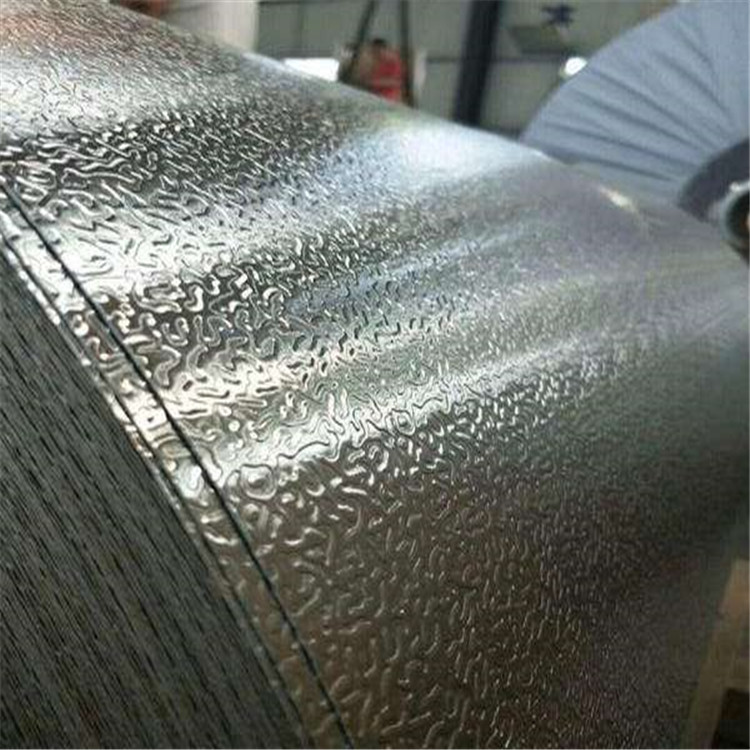

2. 壓花成型工序：間接放大厚度偏差

• 壓花輥與底輥間隙不均：壓花時，鋁皮需在 “壓花輥（帶花紋）” 與 “底輥（平滑）” 之間擠壓成型，若兩輥平行度調(diào)整不當（如一端間隙大、一端間隙�。�，會導(dǎo)致鋁皮橫向厚度不均 —— 間隙大的一側(cè)壓花深度淺，鋁皮局部保留厚度大；間隙小的一側(cè)壓花深度深，鋁皮局部被過度擠壓變�。�

• 壓花壓力波動：若壓花機液壓系統(tǒng)壓力不穩(wěn)定（如油泵故障、油路堵塞），會導(dǎo)致局部壓花壓力過大或過小 —— 壓力過大時鋁皮被過度擠壓，厚度變�。粔毫�過小時則壓花不充分，局部厚度偏厚。

•


三、設(shè)備與工裝環(huán)節(jié)：硬件精度不足或老化

• 軋機 / 壓花機水平度偏差：設(shè)備安裝時若未校準水平（如地面不平、地腳螺栓松動），運行時軋輥或壓花輥會出現(xiàn) “傾斜”，導(dǎo)致鋁皮在軋制 / 壓花時受力不均，厚度偏差；

• 輥系軸承磨損：軋輥、壓花輥的支撐軸承若長期使用后磨損（如間隙變大、轉(zhuǎn)動不順暢），會導(dǎo)致輥體在運行時 “跳動”（徑向竄動），軋制時鋁皮局部厚度忽厚忽��；

• 厚度檢測設(shè)備失效：正規(guī)廠家會在生產(chǎn)線中安裝 “在線測厚儀”（如激光測厚儀、渦流測厚儀），實時監(jiān)控鋁皮厚度并反饋調(diào)整軋機參數(shù)；若測厚儀未定期校準（如精度漂移）、或檢測探頭位置偏移，會導(dǎo)致誤判 —— 未及時發(fā)現(xiàn)厚度偏差，持續(xù)生產(chǎn)出不合格產(chǎn)品。

四、操作與管理環(huán)節(jié)：人為因素導(dǎo)致的偏差

• 操作人員技能不足：例如調(diào)整軋輥間隙時，未按標準流程用塞尺校準（僅憑經(jīng)驗判斷），導(dǎo)致間隙調(diào)整偏差；或壓花時未及時清理輥面雜質(zhì)，導(dǎo)致局部壓痕變�。�

• 生產(chǎn)計劃與換卷管理混亂：不同規(guī)格（厚度、材質(zhì)）的鋁卷切換生產(chǎn)時，若未徹底清理設(shè)備（如軋輥殘留的鋁屑）、或未重新校準軋機參數(shù)，會導(dǎo)致 “混卷” 或 “過渡段厚度偏差”（如前一卷 0.5mm 切換到 0.6mm 時，過渡段厚度不穩(wěn)定）；

• 質(zhì)量抽檢不到位：部分小廠為追求效率，減少對成品的厚度抽檢頻率（如僅抽檢邊緣，未檢測中部），導(dǎo)致局部厚度不均的產(chǎn)品流入市場。

總結(jié)：厚度不均是 “多環(huán)節(jié)疊加” 的結(jié)果
